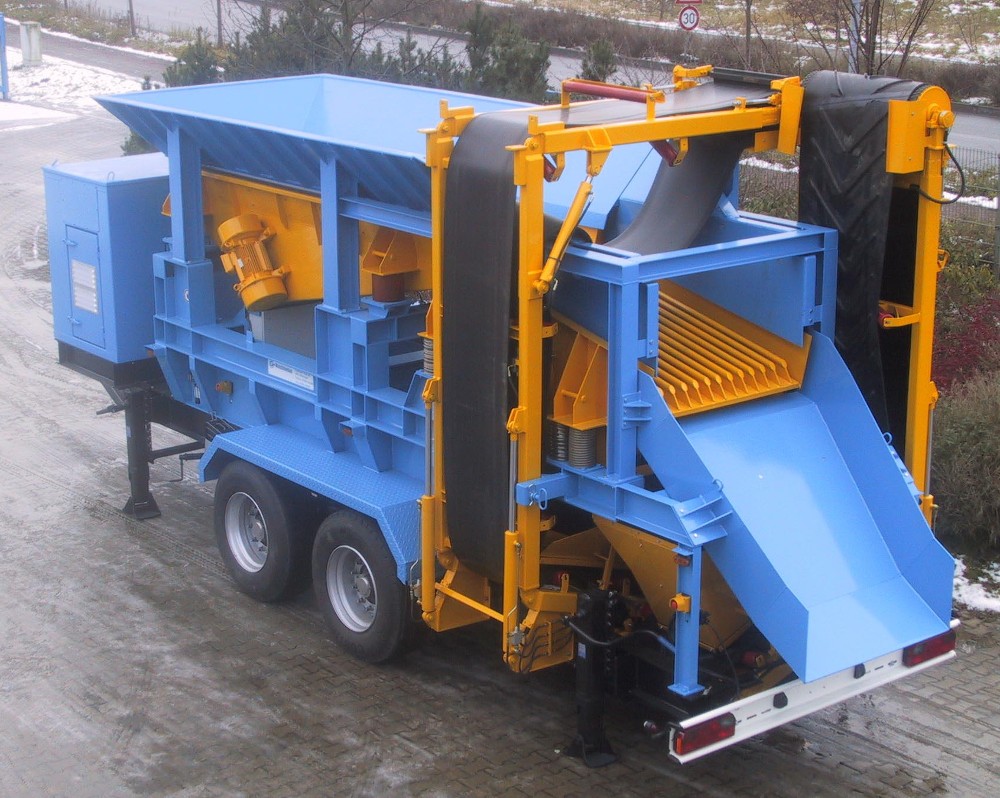

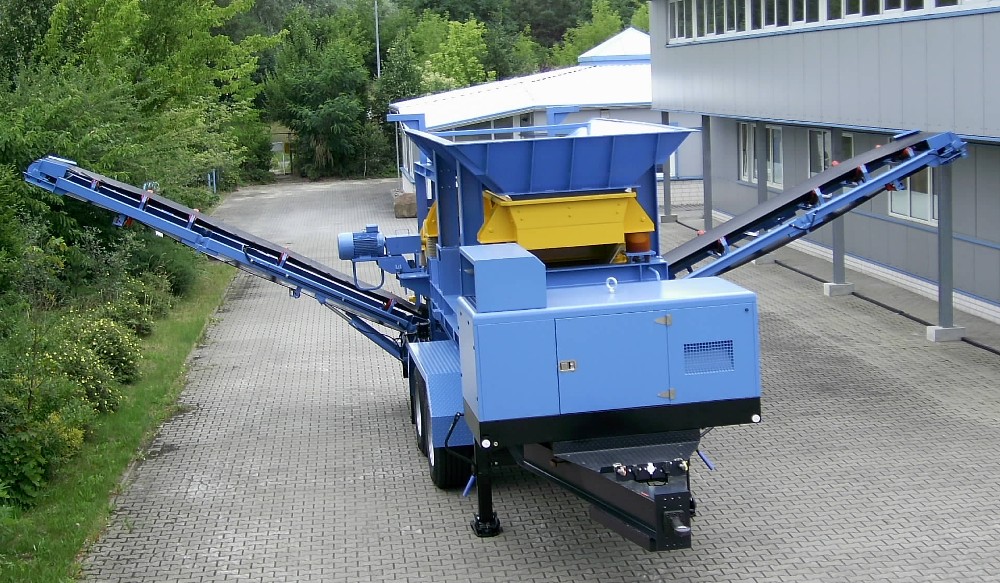

Radmobile Schwerlastgrobsiebanlage SM 250 SL

Technische Daten
- Länge mit Zuggabel: 8.300 mm
- Breite: 2.500 mm
- Höhe: 4.000 mm
- Gewicht: 13.000 kg
- Aufgabegröße: max. 800 x 800
- Leistung: bis ca. 250 t/h bei kontinuierlicher Beschickung und in Abhängigkeit vom Aufgabegut
- Rüstzeit: ca. 20 min

Die Anlage besteht aus folgenden Baugruppen:

1. Tandemfahrgestell

- Doppelachs-Aggregat 2 x 9.000 kg Achslast mit Parabelfedern
- 4-fach-Bereifung
- ABS-Anlage
- 24 Volt-E-Anlage
- Stützlast ca. 600 kg

2. Stromaggregat

- Leistung 40 kVA
- Schallschutzhaube

3. Aufgabetrichter

- Trichterinhalt: 4 m³
- Aufgabebreite: 4.000 mm
- Aufgabehöhe: 3.600 mm

4. Horizontal-Schwerlast-Förderrinne

- Länge: 4.000 mm
- Breite: 1.000 mm
- Außenvibratoren 2 x 3 kW
- Förderleistung ist mechanisch verstellbar

5. Schwerlastschwingsieb

- Oberdeck: 1.900 x 1.300 mm
(Roste variabel / optional Wechselrahmen für Oberdeckabsiebung)

- Unterdeck: 1.400 x 1.300 mm
Siebbespannung nach Kundenwunsch
- Antrieb: elektrisch 7,5 kW

- Schwingweite mechanisch verstellbar

6. Austragebänder für Feinkorn + Mittelkorn im Fahrrahmen

6.1 Mittelkorn

- Achsabstand: 7.400 mm
- Bandbreite: 650 mm
- Antrieb: E-Motor
- Gurt: Stollengurt
- hydraulisch 2-fach klappbar

6.2 Feinkorn

- Achsabstand: 7.400 mm
- Bandbreite: 800 mm
- Antrieb: E-Motor
- Gurt: Glattgurt
- hydraulisch klappbar

7. Schaltschrank für elektrische Steuerung

- darin eingebaute Ansteuerung aller Antriebe, die fest auf der Siebanlage montiert sind
- zusätzliche Anschlüsse für 1 Haldenband

8. Rutsche für Überkorn

9. Korrosionsschutz

- Alle Stahlteile sind gestrahlt, grundiert und lackiert.
