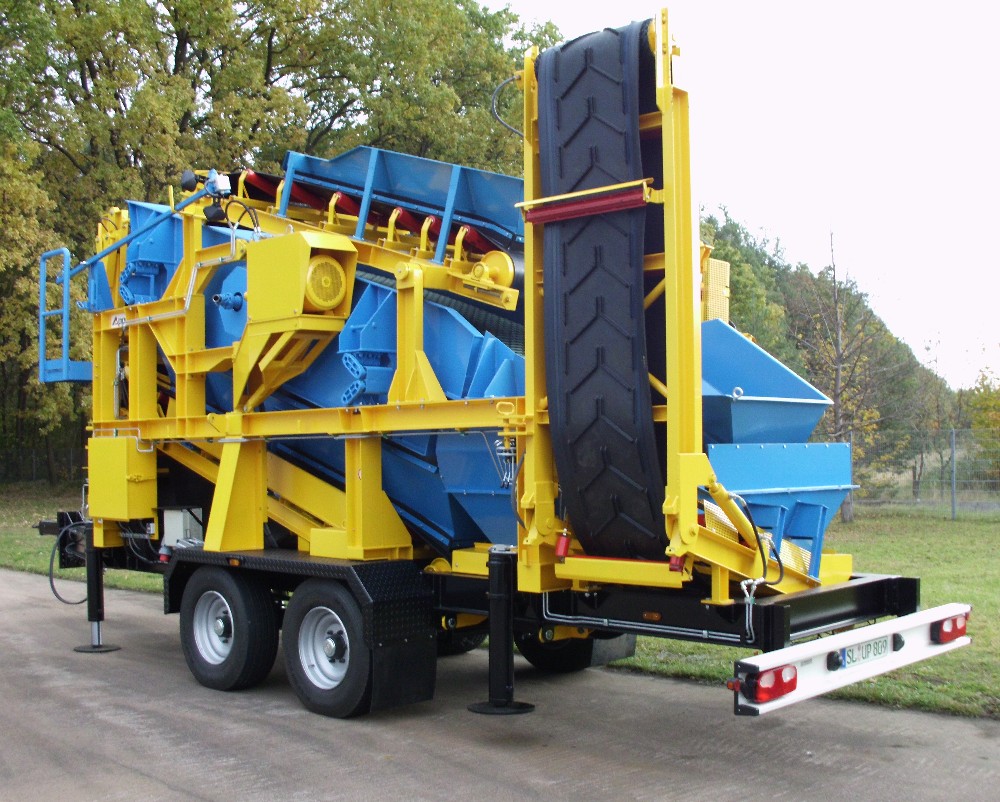

Radmobile Siebanlage SM 4000/2

Mobile Siebanlage mit Doppeldeck-Schwingsieb 4.000 x 1.500 mm für das Sieben von Bauschutt und Erden

Technische Daten

- Gesamtlänge der Anlage ca. 10.000 mm
- Breite der Anlage (Transport) 2.500 mm
- Transporthöhe ca. 3.950 mm
- Gewicht ca. 12 t
- Aufgabegröße max. 150 mm
- Durchsatzleistung bis ca. 300 t/h bei kontinuierlicher Beschickung und in Abhängigkeit
vom Aufgabegut, Siebbespannung und Betriebshandling
- Leistungsbedarf ca. 30kW
- wahlweise über Fremdeinspeisung oder integriertes Stromaggregat abgedeckt

Zwei-Achs-Fahrgestell
- mit Straßenzulassung
- ABS-Anlage
- 24 Volt-E-Anlage
- Unterfahrschutz hinten mit integrierter Beleuchtung
- 4 hydraulisch Betätigte Stützen

Doppeldeck Stufensieb
- Oberdeck 4000 x 1500 mm
- Unterdeck 4000 x 1500 mm
- E-Antrieb 11 kW über Kardanwelle
- Siebbespannung nach Kundenwunsch
- als Längsspannsystem ausgelegt
- die Siebbox ist auf wartungsfreien Schwingelementen gelagert
(verstärkte Ausführung)
- mit Überlaufschurre
- mit Auslauftrichter

Beschickung über Aufgabeförderband
- Hydraulisch klappbar für einen verbesserten Zugang im Oberdeck

Austrageband für Feinabsiebung
- mit Übergabeschurre und Abstreifersystem
- hydraulisch einklappbar für den Transport

Austrageband für Mittelkorn
- seitlich aus Fahrrahmen herausführend, (Seite variabel)
- 2-fach hydraulisch einklappbar für den Transport (horizontal und vertikal)

Austrageband für Überkorn
- seitlich aus Fahrrahmen herausführend, mit Anpassung für ein Rückführband
- Mit Abstreifersystem (Klopfrolle)
- 1 fach hydraulisch einklappbar für den Transport

Elektro Hydraulik
- im Fahrrahmen als Kompletteinheit montiert
- zur Betätigung der hydr. Abstützung sowie Bänder ein- und ausklappen
- inklusive Bedienventile

Antrieb
- Dieselmotor mit Generator

Schaltschrank für elektrische Steuerung Wartungs- und Kontrollpodest
- mit Aufstiegsleitern
- mit Geländer

Korrosionsschutz
- Alle Stahlteile sind gestrahlt, grundiert und werden nach Kundenwunsch lackiert.
